产品概述

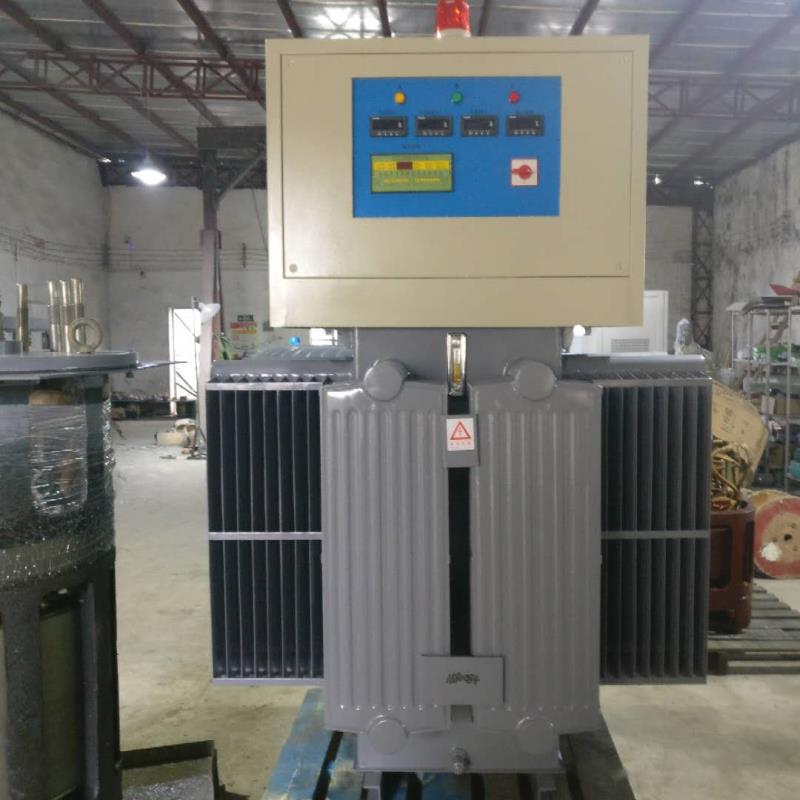

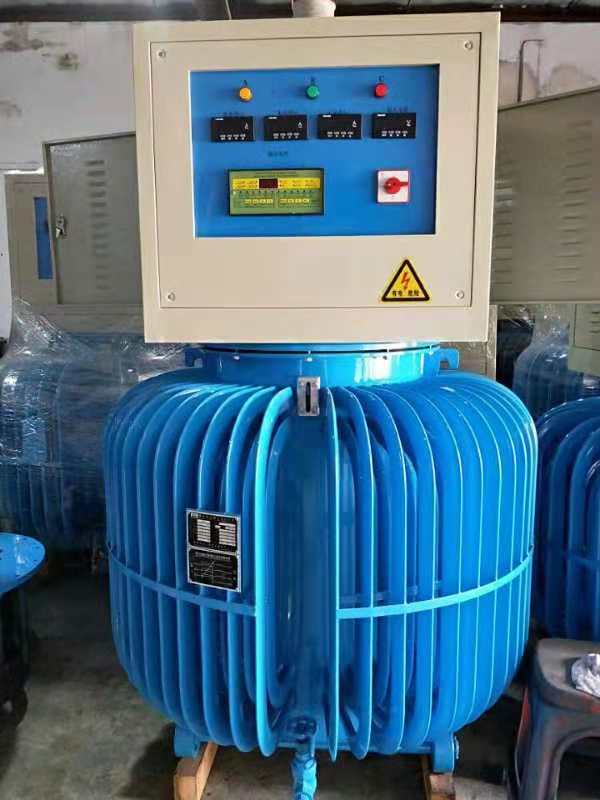

JTSCA系列油式感应稳压器是由器身、油箱、定子、转子顶盖、传动控制电机、手轮机构等组成,采用进口高效高导磁矽钢片、斜槽新工艺制作,性能好,达到IEC标准对电器试验电源的要求。
该系列产品通过电传电动机或手轮机构及齿轮偶合来实现转动调压,转动范围在180°内,可平滑、无级地调节负载电压,并在油箱上端设有电器限位和机械限位,电器限位由行程开关来切断电动机电源,机械限位由保护螺栓来阻断其转动极限。定子绕组及转子绕组通过底座架固定,放入油箱中,箱内装有10﹟变压器油,在负载产生热量时,通过油浸冷却方式,经散热管散热。采用模组化设计,所有元件均可规格化,输出电压波形畸变小,使用寿命长、运行可靠 ,易维护及保养、损耗低、过载能力强,具有两种调压速度,是电机、变压器和其他电器理想的可调电源。
技术参数
1. 容量范围 :100KVA-2000KVA  型号:JTSCA
2. 输入电压 380V±15%
3. 输出电压 0~550V可调
4. 频率 50HZ
5. 效率 98%,带载能力强
6. 抗电强度 2000V/60S﹤10mA
7. 绝缘电阻 ﹥2MΩ
8. 相对湿度 ﹤95%
9. 温升 ﹤55℃
10.  噪声 ﹤48dB
11. 环境温度 -15℃ ~ +40℃
适用场所
广泛用于工矿隧道、铁路、建筑工地、学校、医院、宾馆、国防、科研等部门的电子计算机、精密机床、计算机体层扫描摄影(CT)、精密仪器、实验装置、进口设备等。同时也适用于电机电器试验、电炉控温、整流设备配套、发电机励磁等,在机械制造、化工、纺织、通讯、军工等行业得到广泛应用。
产品特点
无触点调节,使用寿命长;
) 适用于各种性质的负载;
) 过载能力强,可连续长时间使用,且可瞬间2-3倍电流通过,而不损坏本机
运行可靠,使用、维护方便 。
工作原理
JTSCA系列油式感应调压器的结构和电磁原理,类似于堵转的绕线式异步电动机,能量转换关系和运行特性,类似变压器。它是借助伺服电动机或手轮传动机构,使定子转子之间产生相对角位移,从而改变定子和转子绕组感应电势的幅值(单相)、相位(三相),以达到调节输出电压的目的。
主要结构
JTSCA系列油式感应稳压器由器身、冷却油箱及传动控制装置三部分组成。
1器身是稳压器的主体,结构类似于堵转的绕线式异步电动机,由定子、转子、面板和底座组成,并系立式安装。
2稳压器的冷却油箱结构与一般电力变压器的油箱相仿。
3稳压器的传动装置由传动机构和控制部分组成,控制方式为电动、手动两用式。传动机构由两级蜗杆、蜗轮及伺服电动机、手轮组成,第一级是用来降低电动机转速并带动第二级蜗杆、蜗轮工作。
电动控制时,通过控制按钮来控制电动机的正反向运转,从而使稳压器的输出电压获得改变。在第二级蜗杆的一端装有手轮,手动控制一般用在伺服电动机及控制线路发生故障时,仍然保证稳压器正常调节电压。在第二级半圆蜗轮的两极限位置处装有行程开关,当输出电压调至两极限值时,行程开关动作,切断伺服电动机电源。在此蜗轮上还装有保险销。
4稳压器的面板上装有注油器(也作测温用),有相序标记的接线端子以便于安装接线。
吊运和保管
1稳压器面板上的两个吊环螺钉是作吊芯用的,整机吊运应吊油箱上的吊攀,切忌吊面板上的两个吊环。
2产品在运输过程中不得淋雨和倒放,不应有剧烈震动和摇晃;
3产品应存放在空气流通,周围介质温度不高于 40℃,无淋雨或嚗晒及无腐蚀性气体的场所中。
安装与调试
1开箱后按装箱单查收,然后将调压器吊起,装上地轮、垫圈(地轮两边),插上开口销。
2检查箱内冷却油是否在油位指示线以上,如不到油位指示线,请按产品使用说明书处理。
3新安装长期未用的调压器,运行前须用500伏兆欧测量绕组对地的绝缘电阻,其值不低于20MΩ时方可安全使用,否则应进行热烘处理,热烘处理方法一般可用空载带电烘燥法或送入烘房烘燥,烘燥温度为60±5℃,时间6小时。烘燥后应检查各紧固件是否松动,如有松动,应加以紧固,传动部、颁标位加注润滑油脂。
4稳压器围应留适当空间,以利通风散热,并便于随时检查。
5电源电压应符合调压器铭牌上的输入电压。
6稳压器必须良好接地,以保证安全。
7按说明书所示连接控制部分线路。
8检查稳压器的传动机构,在整个调压范围内应转动灵活,轻重均匀。
9进行空载运行检查,电动调压时,其方向应与稳压器所标示的方向一致。输出电压达到两极限值时,行程开关应动作,切断电动机电源,停止电动机运转。

1. 容量范围 :100KVA-2000KVA  型号:JTSCA
2. 输入电压 380V±15%
3. 输出电压 0~550V可调
4. 频率 50HZ
5. 效率 98%,带载能力强
6. 抗电强度 2000V/60S﹤10mA
7. 绝缘电阻 ﹥2MΩ
8. 相对湿度 ﹤95%
9. 温升 ﹤55℃
10.  噪声 ﹤48dB
11. 环境温度 -15℃ ~ +40℃
