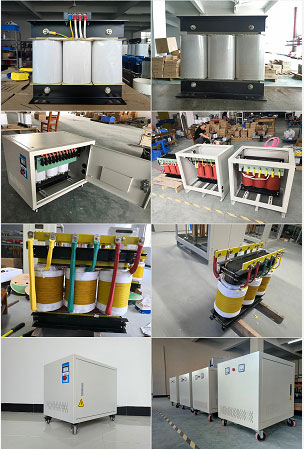

自耦变压器
产 品 型 号:CDG(单相)/CSG(三相)
产 品 容 量:JDG单相系列5VA、20VA、1000VA—50KVA
        CSG三相系列1KVA、20KVA、50KVA、200KVA—1000KVA
以上为我司常规产品型号(特殊电压、型号可根据客户要求订做)。
产品说明
本厂CSG系列自耦变压器是在经过进一步吸取国内同类产品优点,符合IEC60076-11GB6450
国际、国家标准而设计的干式变压器。

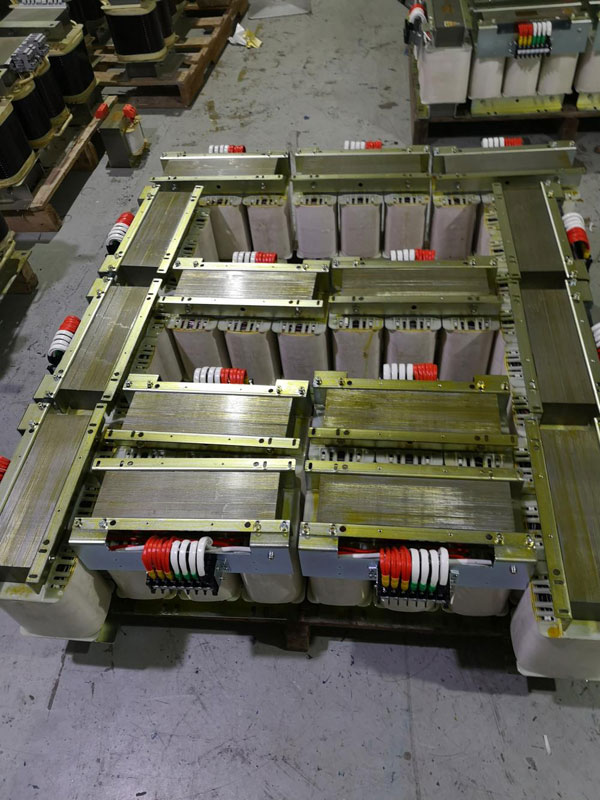

自藕变压器是一种只有一组线圈的变压器,线圈按输出电压要求有不同数量的中间抽头,产品铁芯采
用进口的优质精密冷辄硅钢片叠加而成,具有体积小、损耗低、电磁转换率高等特点。
变压器整体采用特种树脂真空侵漆处理,具有外形美观、低损耗、低噪音、温升小等特点。
创科电气根据多年来近万家客户使用情况的数据分析,本产品主要适用于设备类别有:
数控机床设备医疗设备电梯激光孔机,注塑机,曝光机,光绘机,印刷机,CNC火花机,加工中心,产品老化测试等设备的专业定制。
常规单相输入交流电压220V、200V、110V;输出电压220V、110V、48V、24V等;
常规三相输入交流电压380V、420V、440V;输出电压380V、220V、200、190V、110V等。
产品特点
  1、性能稳定,功耗小;
  2. 负载温升低;
  3. 噪音低于45分贝;

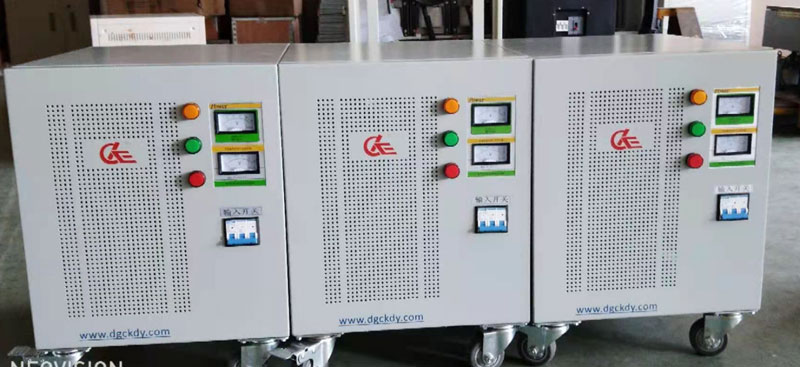

  4. 外形美观,节能环保,可独立设置,亦可安装在机柜和设备控制柜内;
  5. 应用于各种负载不同电压等级,设备类别不受限制;
  6. 接线方式:Y型接线法;
  7. 外形美观,安装接线方便简易,箱体底部脚轮滚动灵活,方便搬动及安装。
        8. 变压方式:电磁耦合:升压式、降压式。


安装方法
1、将变压器输入端接到相应的电源电压上(380V);
2、将变压器输出端(220V)接到所需使用设备的电源输入端上;
3、合上电源即可正常使用。
使用环境
  1、适用海拔高度:≤5000m
    2、环境温度:-15℃~+45℃
    3、相对湿度:≤90%
   4、安装场所应通风良好、整洁干燥,无严重影响变压器绝缘强度的气体,蒸汽,化             学性沉积,污垢,导电尘埃及无其他易爆易燃易腐蚀的物质。
   5、凡不符合上述使用环境的,应与我们协商确定。






主要技术参数
变压器材质 铝漆包线(铜线可定制) 产   地 东莞
产品容量 50VA-1000KVA  (可定制) 产品型号 CSG
输入电压 110V.220V.380V 适应频率



噪音
47Hz~63Hz
输出电压 200V.220V.380V.400V 绝缘等级 H级
效    率 ≥98% 工作温度 -10~45℃
抗电强度 线圈对导体3000V/60s(≤10mA) 绝缘电阻 ≤0.5Ω
使用寿命 额定容量范围使用寿命可达15年 线圈耐温 H级155℃
温    升 ≤65℃ 冷却系统 自然冷却或风扇冷却
过载能力 允许超过1.5-2倍额定负载工作1小时
质保期限 正常使用下质保时间为一年(超负荷使用及人为损坏除外)

产品规格、尺寸、重量(仅供参数,以实物为准)
型号/容量 输入电压(V) 输出电压(V) 带外箱尺寸 带外箱重量
CSG-1KVA 3相 380V 3相 220/200V   L*W*H(mm) 10KG
CSG-2KVA 3相 380V 3相 220/200V 350*260*280 15KG
CSG-3KVA 3相 380V 3相 220/200V 380*260*280 20KG
CSG-5KVA 3相 380V 3相 220/200V 380*260*280 32KG
CSG-7KVA 3相 380V 3相 220/200V 440*320*330 35KG
CSG-10KVA 3相 380V 3相 220/200V 440*320*330 50KG
CSG-15KVA 3相 380V 3相 220/200V 440*320*330 60KG
CSG-20KVA 3相 380V 3相 220/200V 500*380*400 75KG
CSG-30KVA 3相 380V 3相 220/200V 500*380*400 100KG
CSG-40KVA 3相 380V 3相 220/200V 580*420*450 130KG
CSG-50KVA 3相 380V 3相 220/200V 580*420*450 155KG
CSG-60KVA 3相 380V 3相 220/200V 580*420*450 180KG
CSG-80KVA 3相 380V 3相 220/200V 650*500*550 200KG
CSG-100KVA 3相 380V 3相 220/200V 650*500*550 220KG
CSG-120KVA 3相 380V 3相 220/200V 650*500*550 250KG
CSG-150KVA 3相 380V 3相 220/200V 800*600*600 350KG
CSG-200KVA 3相 380V 3相 220/200V 800*600*600 400KG
CSG-250KVA 3相 380V 3相 220/200V 820*750*900 500KG
CSG-300KVA 3相 380V 3相 220/200V 850*750*900 600KG
CSG-400KVA 3相 380V 3相 220/200V 1000*800*1300 650KG
CSG-500KVA 3相 380V 3相 220/200V 1000*800*1300 850KG
CSG-600KVA 3相 380V 3相 220/200V 1200*900*1500 950KG
CSG-800KVA 3相 380V 3相 220/200V 1300*1100*1700 1050KG
CSG-1000KVA 3相 380V 3相 220/200V 1500*1200*1900 1200KG
